Оптический сварочный аппарат KIWI-6555: подробный обзор профессионального инструмента

Рынок оборудования для монтажа ВОЛС предлагает десятки моделей сварочных аппаратов, но лишь единицы могут похвастаться сочетанием прецизионной точности, высокой производительности и продуманной эргономики. KIWI-6555 — именно такой инструмент. Это не просто очередной сварочник, а полноценная рабочая станция, созданная для профессионалов, которым важна каждая минута на объекте и каждый децибел потерь в соединении.

В этом обзоре мы детально разберем технические характеристики, конструктивные особенности и реальные преимущества модели KIWI-6555. Вы узнаете, как технология сварки по сердцевине влияет на качество стыка, зачем нужны два нагревателя и почему этот аппарат уже стал выбором многих подрядных организаций.

Ключевая технология: сварка с выравниванием по сердцевине

Главное, что определяет класс сварочного аппарата — это метод юстировки волокон. Бюджетные модели выравнивают волокна по оболочке (PAS), что вносит погрешность, так как сердцевина может быть не строго по центру. KIWI-6555 использует принципиально иной подход.

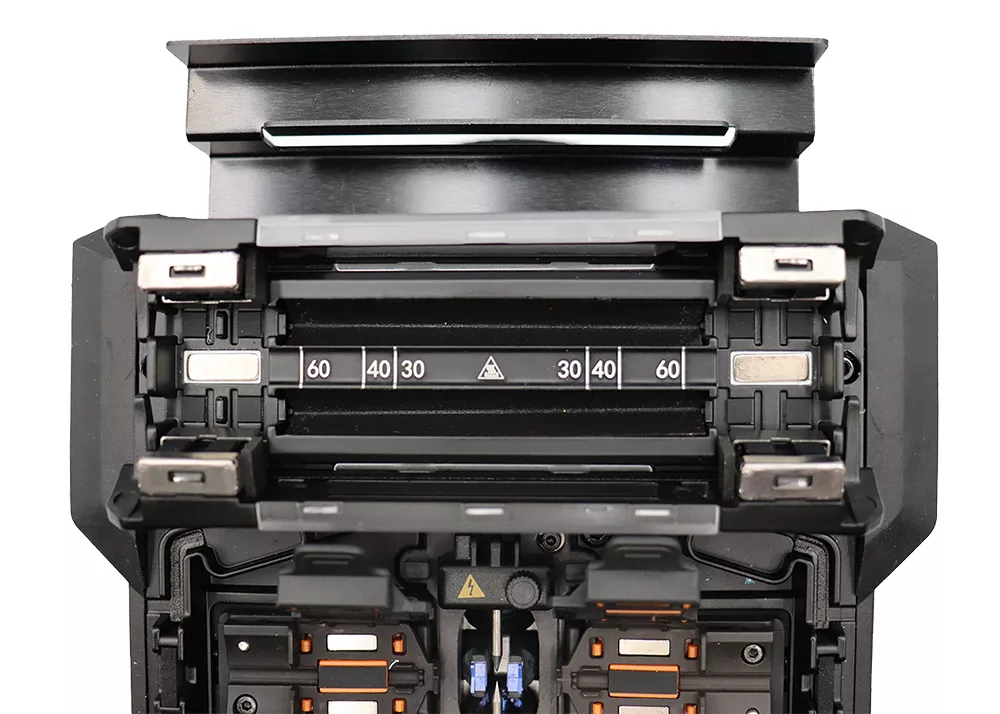

Шестимоторная система точного позиционирования

В основе аппарата лежит система из шести высокоточных шаговых двигателей. Четыре из них отвечают за позиционирование волокон в плоскостях X и Y с двух сторон, а два дополнительных мотора управляют зазором между торцами (ось Z) и движением сварочных электродов. Такая кинематическая схема позволяет добиться микроскопической точности выставления волокон, измеряемой долями микрона. В отличие от систем с меньшим количеством моторов, где часть операций выполняется механическими ограничителями, здесь каждое движение контролируется программно и индивидуально.

Анализ изображения с камер

Процесс юстировки выглядит следующим образом: волокна освещаются с торца, и две ПЗС-камеры (прямая и боковая проекции) передают изображение на процессор. Специализированное ПО в реальном времени анализирует положение сердцевин, а не оболочек. Даже если сердцевина смещена относительно геометрического центра (эксцентриситет), моторы подадут команду на смещение волокон так, чтобы оси сердцевин совпали идеально. Это единственный способ гарантировать стабильно низкие вносимые потери, независимо от качества самого волокна.

Результат: потери менее 0,02 дБ

Заявленные производителем типичные потери для KIWI-6555 составляют менее 0,02 дБ для одномодового волокна (SMF) и 0,01 дБ для многомодового (MMF). Это не маркетинговый потолок, а реально достигаемый результат в полевых условиях при правильной подготовке волокон. Такие показатели позволяют использовать аппарат для сварки самых ответственных участков: магистральных линий, подводных кабелей и высокоскоростных оптических трактов DWDM.

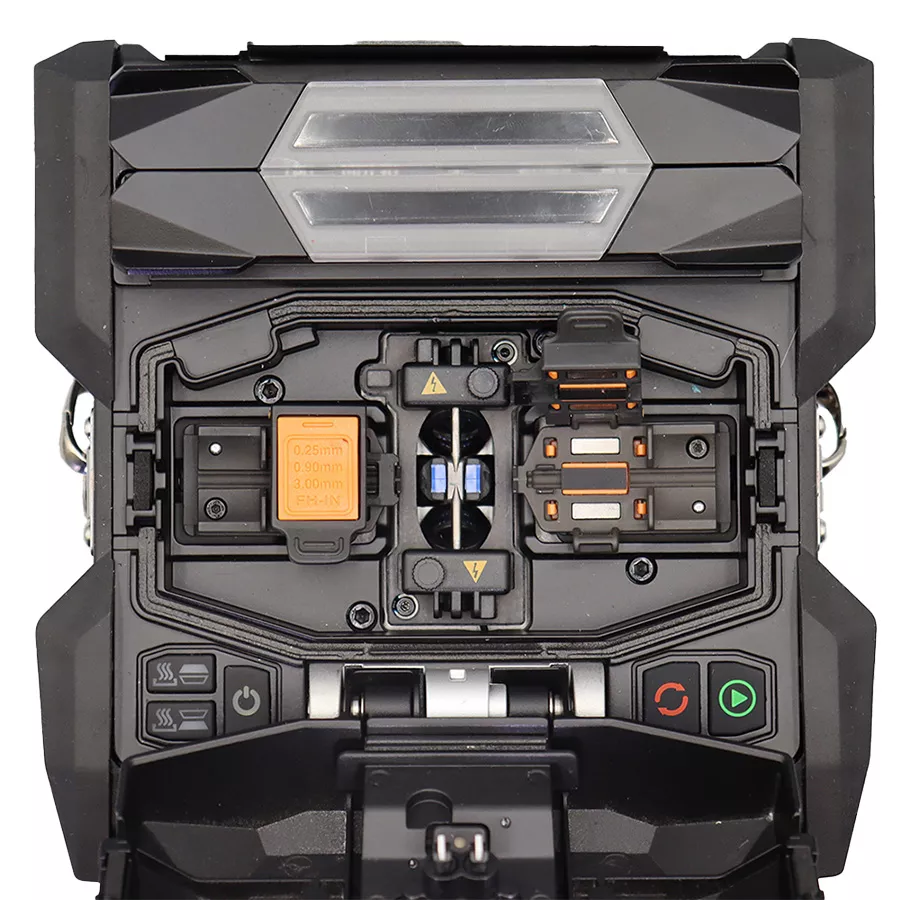

Два независимых нагревателя: революция в производительности

Внешне самое заметное отличие KIWI-6555 от многих конкурентов и младших моделей (например, KIWI-6500) — наличие двух посадочных мест для термоусадки защитных гильз. Но важно понимать, что это не просто два "нагревательных столика", а полностью автономные модули.

Принцип параллельной работы

Каждый нагреватель в KIWI-6555 имеет собственный термоэлемент, датчик температуры и независимое управление. Это означает, что они могут работать одновременно, но с разными программами нагрева. Пока на первом нагревателе усаживается гильза на стандартном режиме (например, 60 мм при 180°С), второй может быть настроен на укороченные гильзы для пигтейлов или на другой тип термоусадочных материалов. Оператору не нужно ждать завершения цикла — он перекладывает сваренный стык в свободную камеру и сразу приступает к подготовке следующего.

Хронометраж и выигрыш во времени

Давайте посчитаем на реальных цифрах. При стандартном цикле усадки в 25 секунд и времени сварки 12 секунд, классический аппарат с одним нагревателем тратит на одно соединение около 37 секунд (без учета подготовки). KIWI-6555 позволяет совместить эти операции. Пока первая гильза греется, оператор варит второй стык. В итоге "стоимость" усадки в общем времени цикла стремится к нулю. На партии из 100 сварных соединений экономия составляет около 40 минут чистого времени — это возможность либо раньше уйти с объекта, либо выполнить больший объем работ.

Надежность конструкции для полевых условий

Важно отметить, что наличие двух нагревателей не сделало аппарат хрупким. Корпус спроектирован с учетом жестких условий эксплуатации. Нагревательные камеры защищены от попадания пыли и влаги, а их крышки имеют надежные защелки, исключающие самопроизвольное открывание при переноске в сумке. Ресурс нагревательных элементов рассчитан на десятки тысяч циклов, что подтверждается гарантийными обязательствами производителя.

Комплектация и первый запуск: все включено

Отдельного внимания заслуживает политика комплектации KIWI-6555. В базовом наборе, помимо самого аппарата, пользователь получает все необходимое для немедленного начала работы, включая прецизионный скалыватель.

Скалыватель KIWI-6240 в комплекте

Качество скола — фундамент качественной сварки. Даже идеальная юстировка не спасет, если торец волокна имеет скол с углом более 0,5° или содержит микротрещины. Поставляемый в комплекте скалыватель KIWI-6240 обеспечивает стабильный угол скола и чистоту торца. Это профессиональный инструмент с регулируемой длиной скола и долговечным алмазным лезвием. Наличие скалывателя в одной коробке со сварочником избавляет от мук совместимости и гарантирует, что оба инструмента настроены на работу в паре.

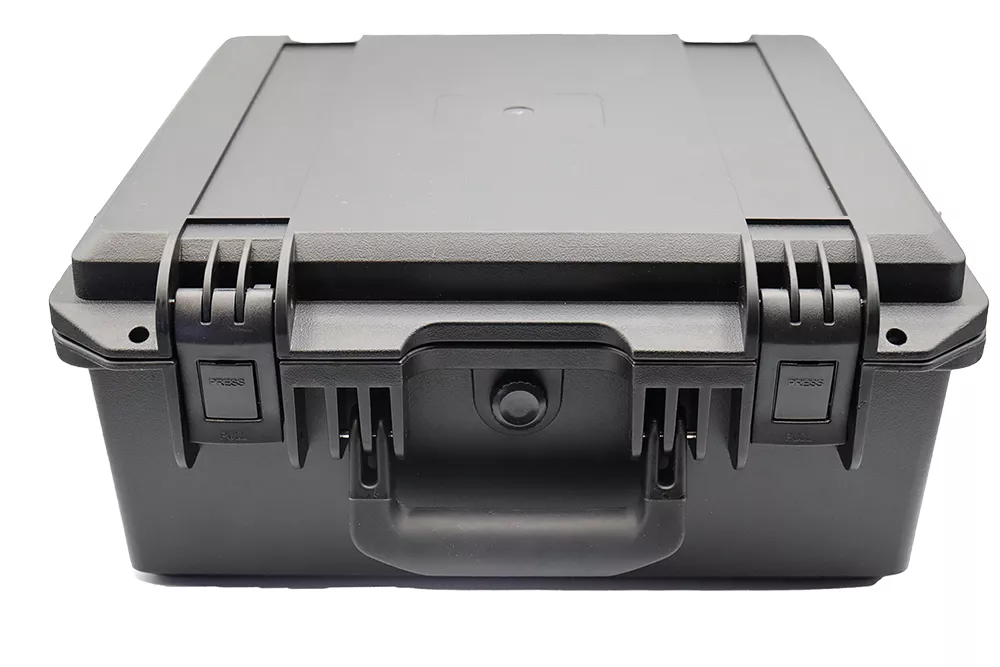

Защита и транспортировка

Аппарат поставляется в прочном пластиковом кейсе с ложементами, точно повторяющими форму устройства и аксессуаров. Внутри есть места для запасных электродов, кабеля питания, спиртовых салфеток и ветрозащиты. Вес всего комплекта продуман так, чтобы соответствовать требованиям авиакомпаний к ручной клади — важный фактор для монтажных бригад, работающих в разных регионах.

Электроды и расходные материалы

Первоначальный комплект электродов уже установлен в аппарате, а запасной набор идет в комплекте. Электроды имеют специальное покрытие, увеличивающее срок их службы до 3000-5000 циклов сварки. Аппарат сам отслеживает износ и предупреждает о необходимости замены. Также в комплекте присутствует сетевой адаптер и универсальный кабель питания, что позволяет подключаться к бытовой сети 220В или к бортовой сети автомобиля через инвертор.

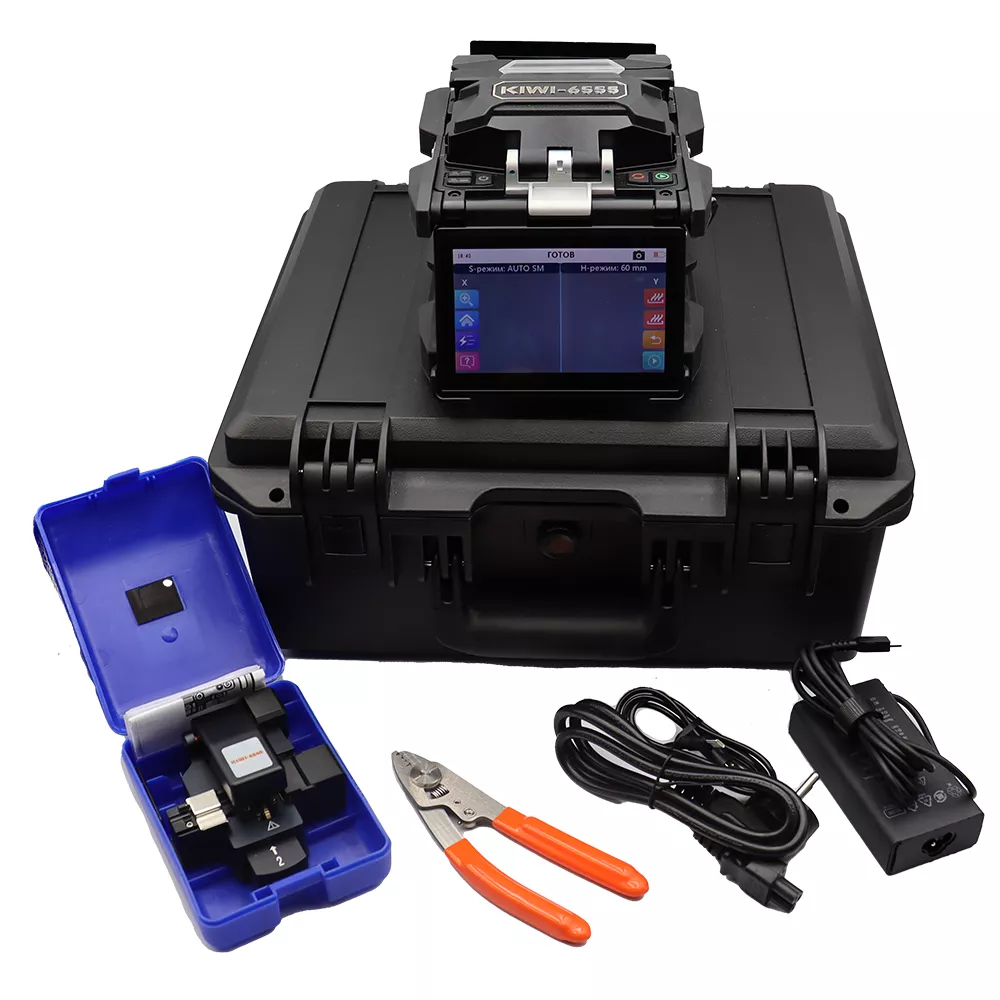

Полный состав комплекта: всё необходимое в одном кейсе

Производитель KIWI подошёл к комплектации модели 6555 с пониманием реальных потребностей монтажника. В отличие от многих конкурентов, где скалыватель, зачистные инструменты и запасные части приходится докупать отдельно, здесь пользователь получает полностью укомплектованную рабочую станцию. Рассмотрим подробно, что входит в базовый набор и как это упрощает жизнь на объекте.

Основное оборудование и инструменты
В прочном транспортировочном кейсе, изготовленном из ударопрочного пластика, размещены:

• Оптический сварочный аппарат KIWI-6555 — центральный элемент системы, уже готовый к работе с установленными электродами и откалиброванными механизмами.
• Скалыватель KIWI-6240— прецизионный инструмент для получения идеального торца волокна. Он закреплён в отдельном ложементе, что исключает его болтанку при транспортировке.
• Набор инструментов для зачистки волокна — включает стриппер (инструмент для снятия буферного покрытия) и качественные спиртовые салфетки или безворсовые салфетки для очистки волокна перед сколом. Это исключает ситуацию, когда монтажник забыл купить расходники отдельно.
• Запасные электроды — комплект расходных элементов, рассчитанный на тысячи циклов сварки. Наличие запасных электродов сразу в кейсе означает, что даже при выработке ресурса основных электродов работа не остановится.

Система питания и документация

• Аккумулятор и зарядное устройство — литий-ионная батарея высокой ёмкости устанавливается в аппарат, а сетевое зарядное устройство позволяет восполнить заряд от любой розетки 220В. Это обеспечивает полную автономность на весь рабочий день.
• Руководство пользователя — подробная инструкция на русском языке с описанием всех режимов работы, технических характеристик и правил техники безопасности. Руководство поможет быстро освоить аппарат даже новичкам.

Преимущества готового решения
Такая комплектация превращает покупку KIWI-6555 не в приобретение отдельного прибора, а в инвестицию в готовое рабочее место. Всё подобрано, совместимо и уложено в один кейс. Монтажнику не нужно тратить время на поиск совместимого скалывателя или подходящих электродов — достаточно открыть кейс и приступить к работе. Это особенно ценно для выездных бригад, где каждый лишний килограмм и каждый забытый инструмент оборачиваются простоем.

А для того, чтобы научиться сварке оптоволокна, эффективно использовать все возможности профессионального оборудования и свести процент брака к минимуму, приглашаем вас в наш учебный центр. Под руководством опытных наставников вы не только освоите передовые методы сварки, но и научитесь применять их на практике для достижения максимальной производительности, о которой мы говорили в этой статье.

Эргономика и интерфейс: работа в любых условиях

Сварка оптоволокна часто происходит далеко от идеальных условий: в тесных колодцах, на морозе, под палящим солнцем или при высокой влажности. Инженеры KIWI учли эти факторы при разработке интерфейса KIWI-6555.

Дисплей и система меню

Аппарат оснащен высококонтрастным цветным ЖК-дисплеем. Даже при ярком солнечном свете изображение остается читаемым благодаря специальному покрытию и регулировке яркости. Меню переведено на русский язык и интуитивно понятно. Все основные параметры (режим сварки, тип волокна, время усадки) доступны в один-два клика. Важно, что управление возможно в плотных перчатках, так как кнопки имеют достаточный размер и четкий ход.

Автоматическая диагностика и защита

Перед началом сварки KIWI-6555 автоматически проверяет состояние электродов, угол скола и наличие пыли на V-канавках. При обнаружении проблемы система выдаст понятную подсказку, а не просто код ошибки. Ветрозащита, входящая в комплект, позволяет работать на открытом воздухе при ветре до 15 м/с, предотвращая турбулентность в зоне дуги. Для работы в дождь аппарат можно использовать под тентом, так как его корпус имеет защиту от брызг.

Автономность и питание

KIWI-6555 оснащен сменной литий-ионной батареей. Одного полного заряда достаточно для выполнения более 300 циклов сварки с усадкой. Это позволяет работать всю смену без подзарядки. Индикатор уровня заряда отображается в реальном времени, а электроника предотвращает глубокий разряд, продлевая срок службы аккумулятора. При необходимости можно заказать дополнительную батарею и работать фактически без перерыва, меняя их.

Сравнение с KIWI-6500: как сделать правильный выбор

В линейке производителя присутствует также модель KIWI-6500. Оба аппарата используют технологию сварки по сердцевине с шестью моторами, но между ними есть важные различия, влияющие на выбор.

Ключевые отличия

Главное и самое очевидное отличие — количество нагревателей. KIWI-6500 оснащен одним нагревателем. Это классический, проверенный временем аппарат, ориентированный на высокое качество сварки, но без акцента на экстремальную скорость. Он идеально подходит для аварийно-восстановительных бригад и объектов с небольшим объемом сварочных работ, где приоритетом является компактность и надежность, а не погонная производительность. KIWI-6555, благодаря двум нагревателям, предназначен для подрядчиков, выполняющих большие объемы работ: строительство FTTH, паспортизация магистралей.

Целевая аудитория

• KIWI-6500: Операторы связи с собственными штатными бригадами, монтажники, работающие на выездах с низкой плотностью сварки, учебные центры.
• KIWI-6555: Крупные подрядные организации, субподрядчики, работающие на строительстве распределительных сетей с тысячами соединений, компании, для которых критически важны сроки сдачи объектов.

Экономическая целесообразность

Если вы варите 1-2 муфты в день (до 200 стыков), разница в скорости между KIWI-6500 и KIWI-6555 будет незаметна, и переплата за второй нагреватель может быть неоправданна. Если же ежедневный объем составляет 5-10 муфт, то два нагревателя окупятся в первые же месяцы за счет сокращения рабочего времени и возможности принимать больше заказов. Таким образом, выбор должен основываться на реальных производственных задачах.

Инженерный инструмент для профессионалов

KIWI-6555 — это не просто эволюционное развитие линейки, а хорошо продуманный инструмент, закрывающий потребности самого требовательного сегмента рынка. Точная сварка по сердцевине гарантирует качество соединений, а два независимых нагревателя кардинально меняют скорость работы. Комплектация со скалывателем KIWI-6240 избавляет от проблем с совместимостью и позволяет приступить к работе сразу после распаковки. Это выбор для тех, кто привык считать деньги не в ущерб качеству, и для кого время на объекте — это реальный ресурс, влияющий на прибыль.
