Сварка оптоволокна

Сварка оптоволокна – это ключевой процесс при создании и обслуживании оптических сетей. Правильное соединение оптоволоконных кабелей обеспечивает высокую скорость передачи данных и надежность коммуникационных систем. В этой статье мы рассмотрим основные особенности сварки оптоволокна, необходимые инструменты и оборудование, а также пошаговую инструкцию по выполнению этого процесса.

Особенности сварки оптоволокна

Сварка оптоволокна включает в себя несколько уникальных аспектов, которые отличают ее от других технологий соединения проводов:

• Высокая точность: Для эффективного соединения оптических волокон необходимо учитывать диаметр и особенности волокон. Даже малейшие неточности могут приводить к значительным потерям сигнала;
• Чистота процесса: Контаминация волокна может привести к потере пропускной способности. Следовательно, необходимо соблюдать требования к чистоте во время сварки;
• Термостойкость: При сварке оптоволокна используется высокая температура для расплавления волокон. Неправильное управление температурным режимом может повредить волокна;
• Сложность процесса: Процесс соединения оптоволокна требует профессиональных навыков, так как невнимательность на любом этапе может негативно сказаться на качестве соединения.

Оборудование для сварки оптоволокна

Для успешной сварки и обслуживания оптоволокна используется ряд специализированного оборудования, каждая единица которого играет важную роль в процессе. Вот подробное описание основных инструментов:

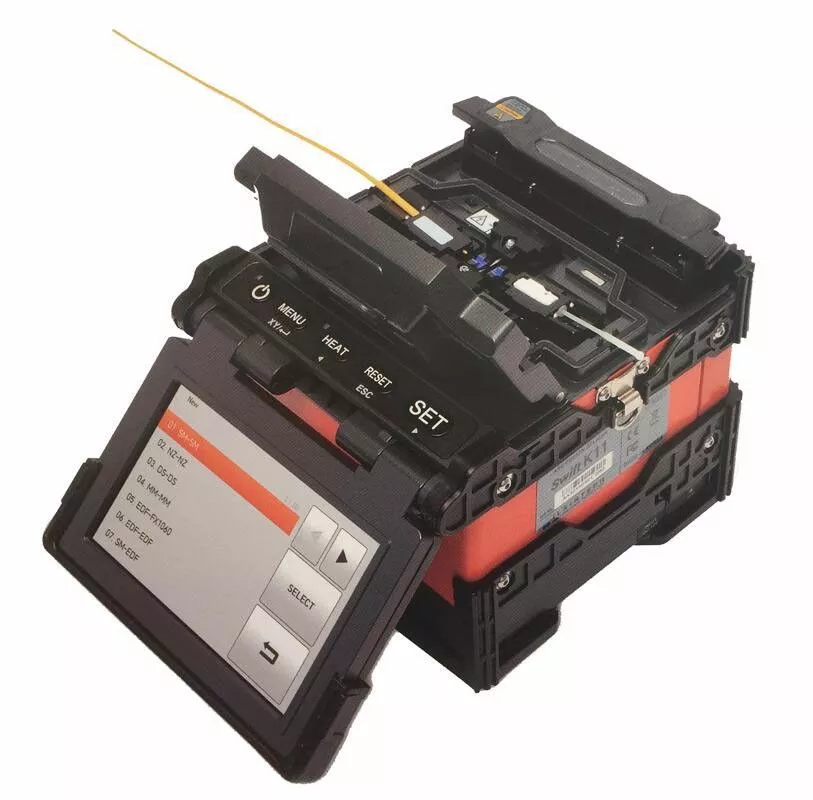

Сварочный аппарат для оптоволокна

Сварочный аппарат для оптоволокна – это ключевое оборудование для выполнения сварки оптических волокон. Он обеспечивает стыковку и надежное соединение двух волокон с минимальными потерями сигнала.

Основные характеристики:

• Типы аппаратов: Существуют два основных типа — механические и автоматические. Механические аппараты требуют ручного управления, тогда как автоматические могут выполнять большинство операций без вмешательства человека;
• Технология сварки: Наиболее распространенные технологии включают электрическую дуговую сварку и лазерную сварку. Электрическая дуга нагревает концы волокон, заставляя их плавиться и соединяться;
• Пользовательский интерфейс: Современные аппараты имеют графические интерфейсы и сенсорные экраны, что упрощает настройку параметров;
• Калибровка: Практически все аппараты требуют периодической калибровки для поддержания точности работы.

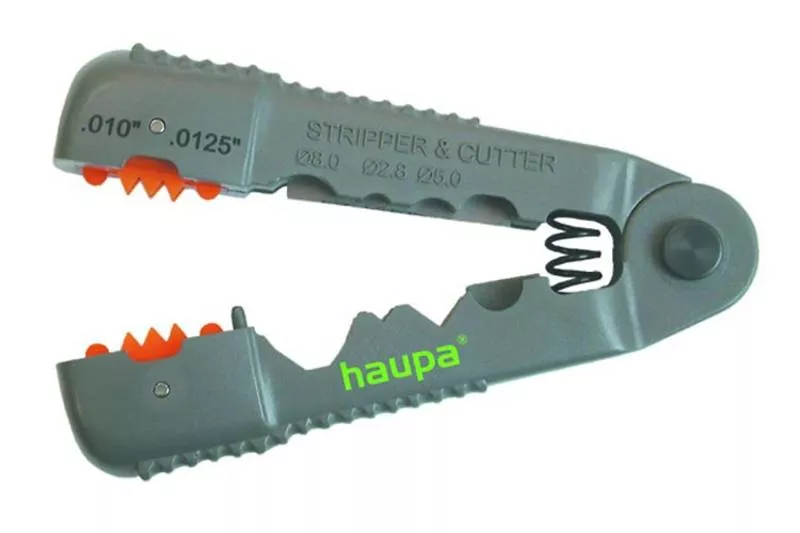

Стриппер для удаления изоляции с кабеля

Стриппер — это инструмент, предназначенный для удаления изоляции с оптоволоконный кабелей. Он обеспечивает аккуратное и точное удаление защитного слоя без повреждения самого волокна.

Основные характеристики:

• Регулируемая ширина среза: Многие стрипперы имеют возможность регулировки ширины среза для различных диаметров кабелей;
• Материалы изготовления: Лезвия часто сделаны из высокоуглеродной стали или специального сплава, что обеспечивает их долговечность;
• Эргономика: Современные стрипперы обычно имеют удобные рукоятки, что облегчает работу и минимизирует усталость руки при длительном использовании.

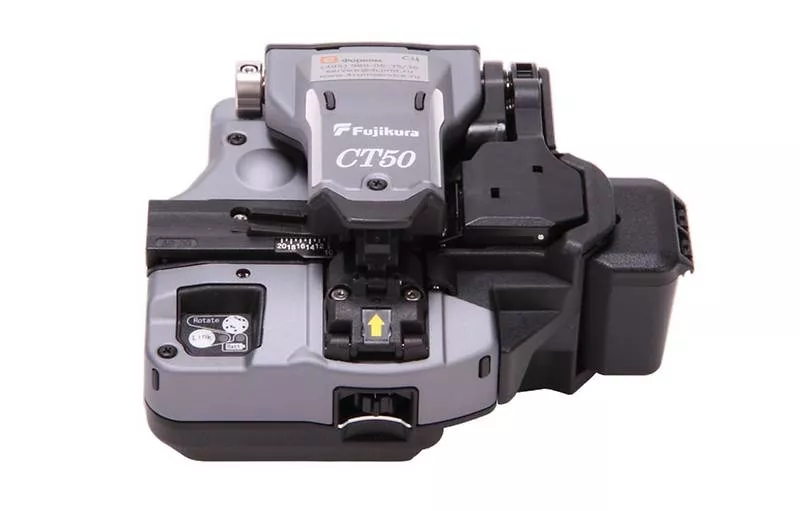

Скалыватель оптического волокна

Скалыватель — это устройство для аккуратного и точного снятия защитной оболочки с оптических волокон. Это важный этап подготовки волокон к сварке.

Основные характеристики:

• Точность скалывания: Скалыватели позволяют выполнять равномерное и ровное скалывание, минимизируя риск повредить сами волокна;
• Калибровка лезвий: Качество скалывания зависит от правильной настройки и калибровки лезвий, которые могут быть как одноразовыми, так и многоразовыми;
• Автоматизация: Некоторые модели имеют автоматические функции, которые упрощают деятельность и повышают производительность.

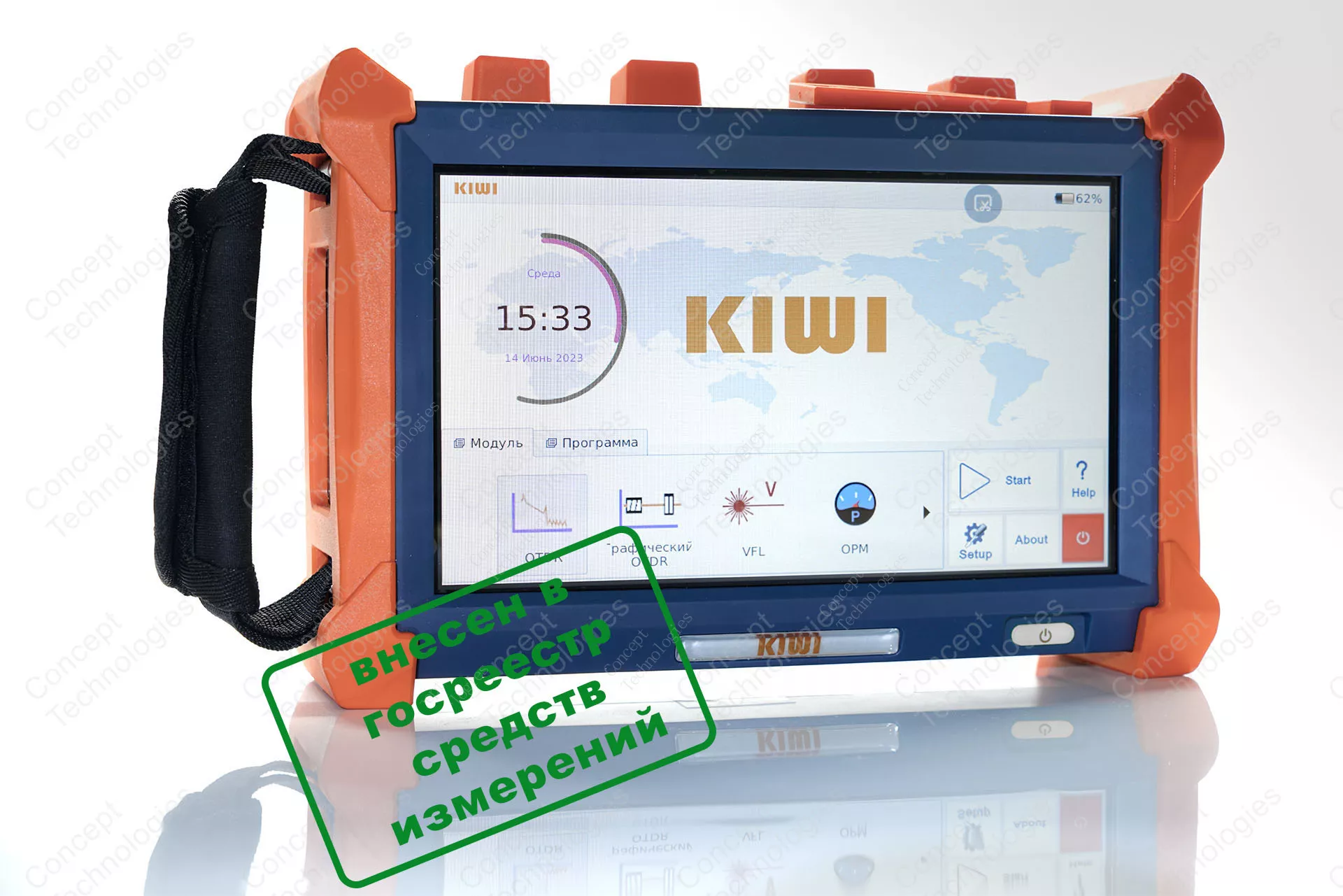

Рефлектометр оптический

Рефлектометр — это устройство, используемое для анализа и измерения характеристик оптоволоконных линий. Оно позволяет выявлять проблемы, такие как обрывы или неправильные соединения.

Основные характеристики:

• Типы рефлектометров: Существуют OTDR (Оптические рефлектометры временной доменной), которые измеряют отражения светового сигнала на различных участках волокна;
• Спектр измерений: Рефлектометры могут измерять потерю сигнала, длину волокна, наличие дефектов и другие параметры;
• Интерфейс: Современные рефлектометры имеют пользовательские интерфейсы для удобства работы и визуализации данных, такие как графики и таблицы.

КДЗС (Кабельный диагностический замерный станок)

Кабельный диагностический замерный станок (КДЗС) предназначен для диагностики состояния оптоволоконных и медных кабелей.

Основные характеристики:

• Тестирование и диагностика: КДЗС позволяет проводить тестирование на разрывы, короткие замыкания и другие проблемы, влияющие на работоспособность кабелей;
• Выдача отчетов: Прибор может генерировать отчеты с результатами тестирования, что облегчает процесс устранения неисправностей;
• Простота в использовании: Большинство КДЗС имеют интуитивно понятные интерфейсы и функцию автоматического тестирования.

Пошаговая инструкция по сварке оптоволокна

Сварка оптоволокна требует тщательной подготовки и выполнения всех этапов. Вот пошаговая инструкция:

Шаг 1: Подготовка рабочего места

• Убедитесь, что ваше рабочее место чистое и свободно от пыли;
• Проверьте наличие всего необходимого оборудования и расходных материалов.

Шаг 2: Подготовка волокон

• С помощью специальных ножниц аккуратно срежьте концы кабеля, чтобы они были абсолютно ровными;
• Удалите изоляцию и защитные слои, используя автоматический инструмент.

Шаг 3: Установка волокон в сварочный аппарат

• Поместите подготовленные волокна в соответствующие держатели сварочного аппарата. Убедитесь, что они правильно закреплены.

Шаг 4: Выполнение сварки

• Запустите процесс сварки, следуя инструкциям производителя. Контролируйте параметры (температура, время) согласно требованиям.

Шаг 5: Проверка соединения

• Используйте детекторы для проверки качества соединения. Обратите внимание на любые возможные потери сигнала.

Шаг 6: Защита соединения

• Обеспечьте дополнительную защиту соединения, использовав термоусадочную трубку или другие адгезивные материалы.

Шаг 7: Завершение работы

• Уберите лишние материалы и очистите рабочее место. Проверьте, чтобы не осталось мелких частиц, которые могут повредить соединения.

Часто задаваемые вопросы

Что такое сварка оптоволокна?

Сварка оптоволокна – это процесс соединения оптических волокон с помощью высокой температуры, что позволяет обеспечить надежное и качественное соединение.

Какие существуют методы сварки оптоволокна?

Существует несколько методов, включая плавку с помощью электрической дуги и методы с использованием лазеров.

Как выбрать сварочный аппарат для оптоволокна?

При выборе сварочного аппарата важно учитывать тип волокон, с которыми вы будете работать, а также требования к производительности и качеству соединений.

Каковы основные ошибки при сварке оптоволокна?

Наиболее распространенные ошибки включают: несоответствие длин волокон, неправильный срез, отсутствие чистоты во время процесса и недооценка параметров сварки.

Как узнать, что соединение оптоволокна качественное?

Для проверки качества соединения существуют специальные детекторы и измерительные инструменты, которые оценивают потери сигнала и согласованность параметров.
