Муфта МПО-Ш4/24-К ССД

Проходная оптическая муфта МПО-Ш4 предназначена для монтажа подвесного оптического кабеля, размещения на опорах, стенах и в технических помещениях.

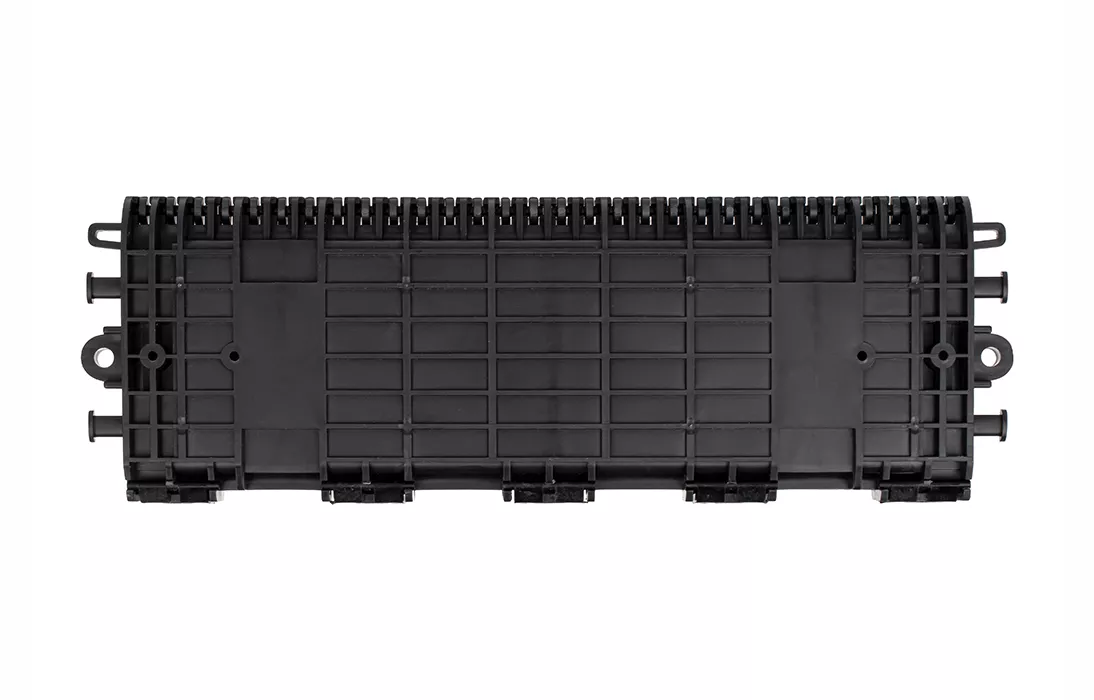

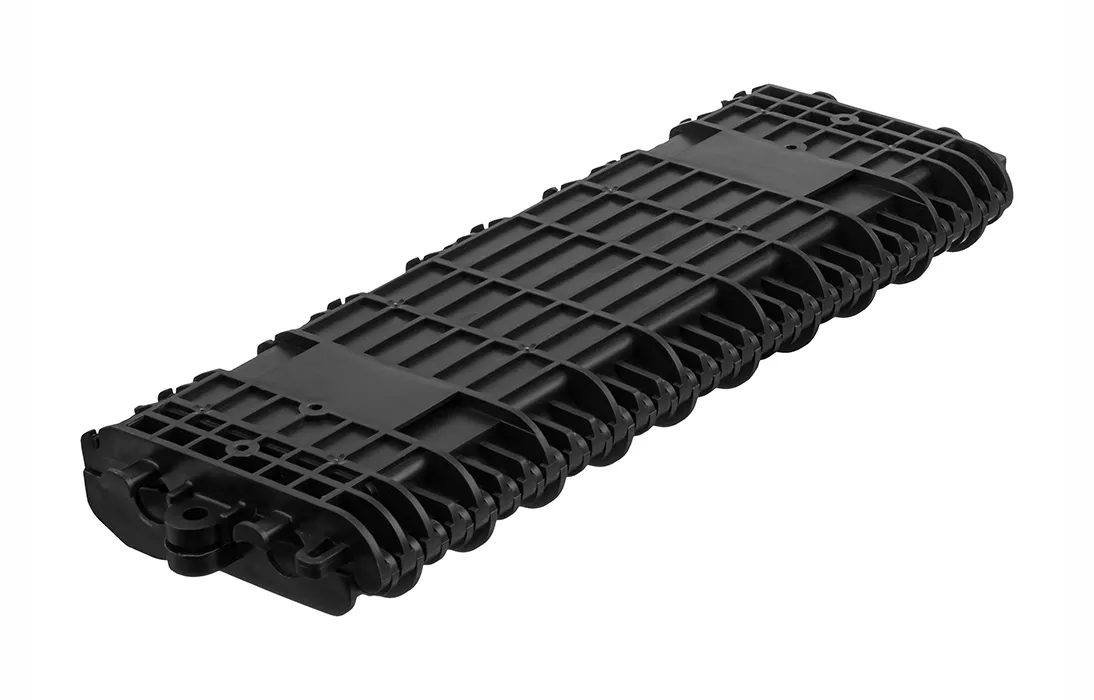

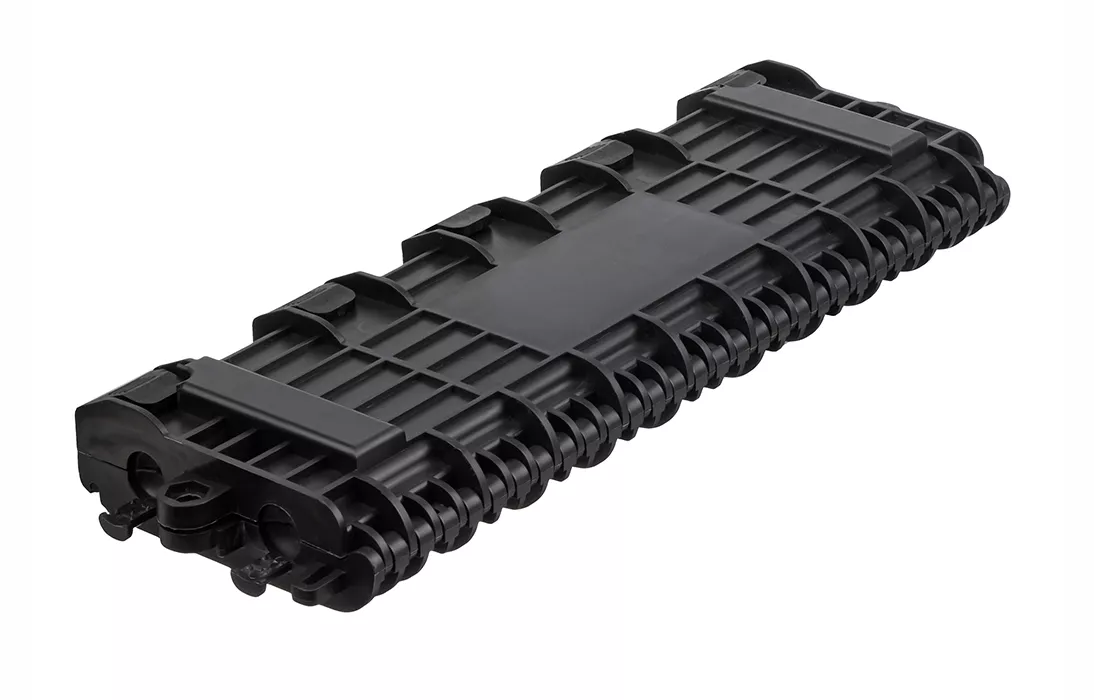

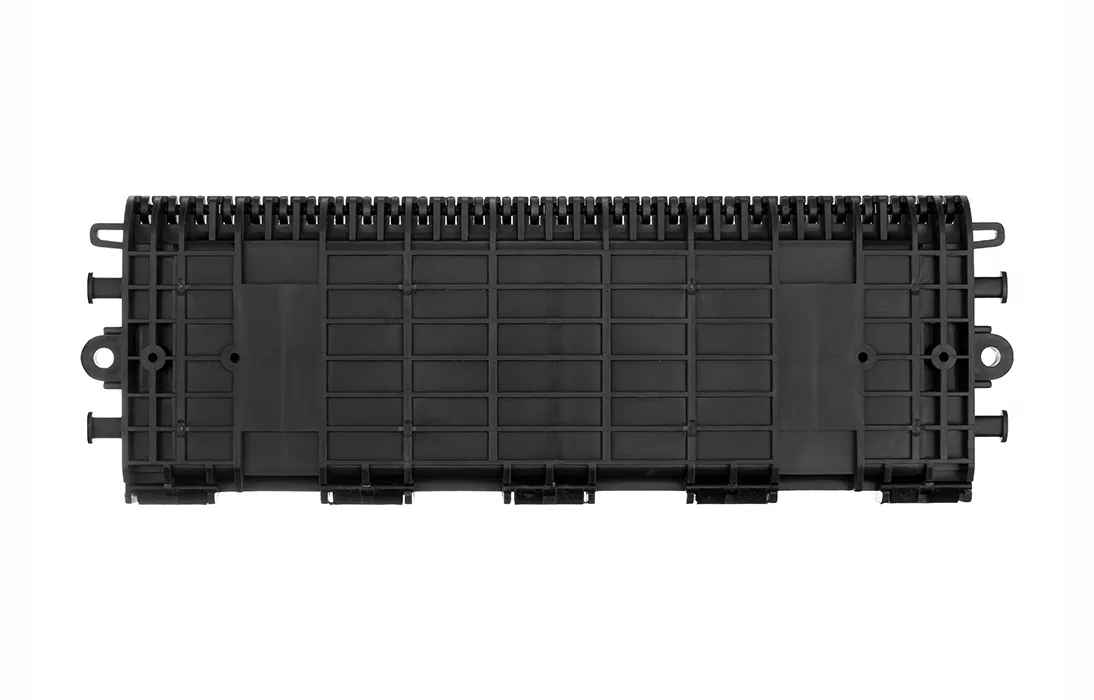

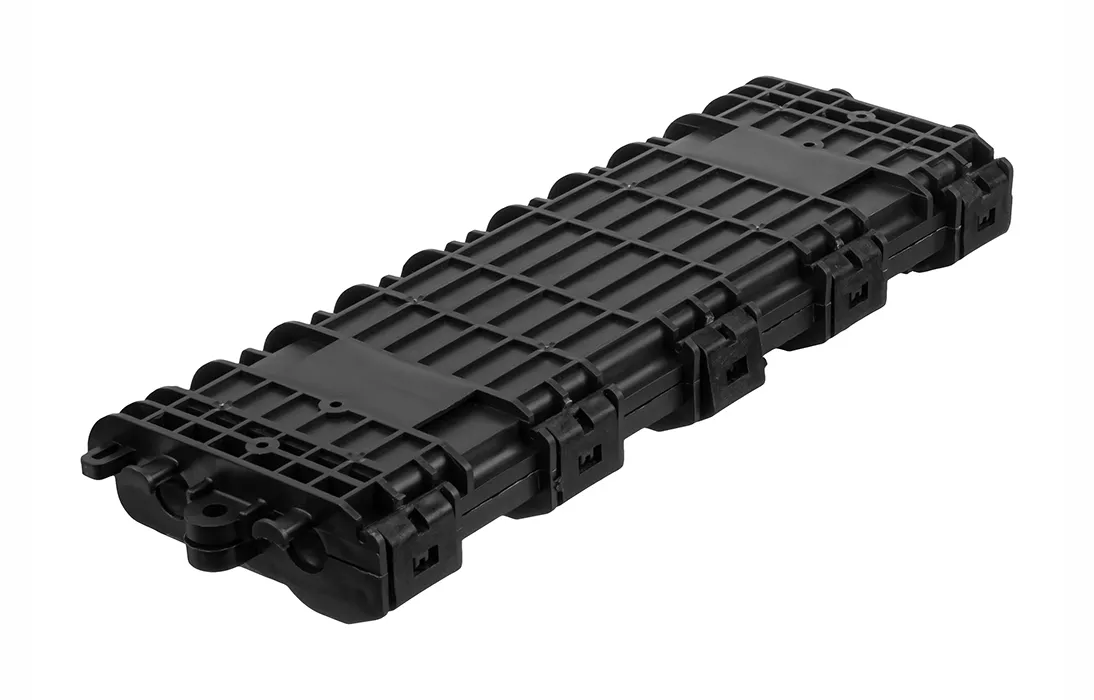

Муфта представляет собой плоский, малогабаритный, пыле-, влагозащищённый контейнер прямоугольной формы.

Муфта МПО-Ш4 пригодна для использования как внутри, так и снаружи помещений, а компактные размеры дают возможность поместить муфту в условиях ограниченного пространства. Корпус  муфты устойчив к ультрафиолету, различным атмосферным воздействиям.

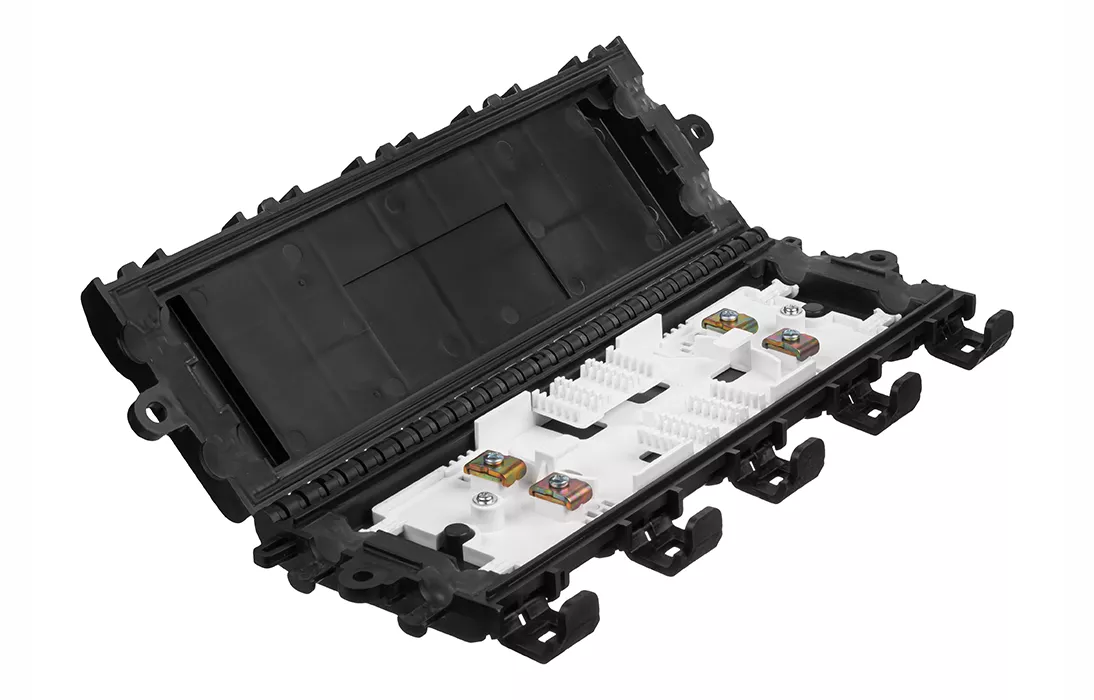

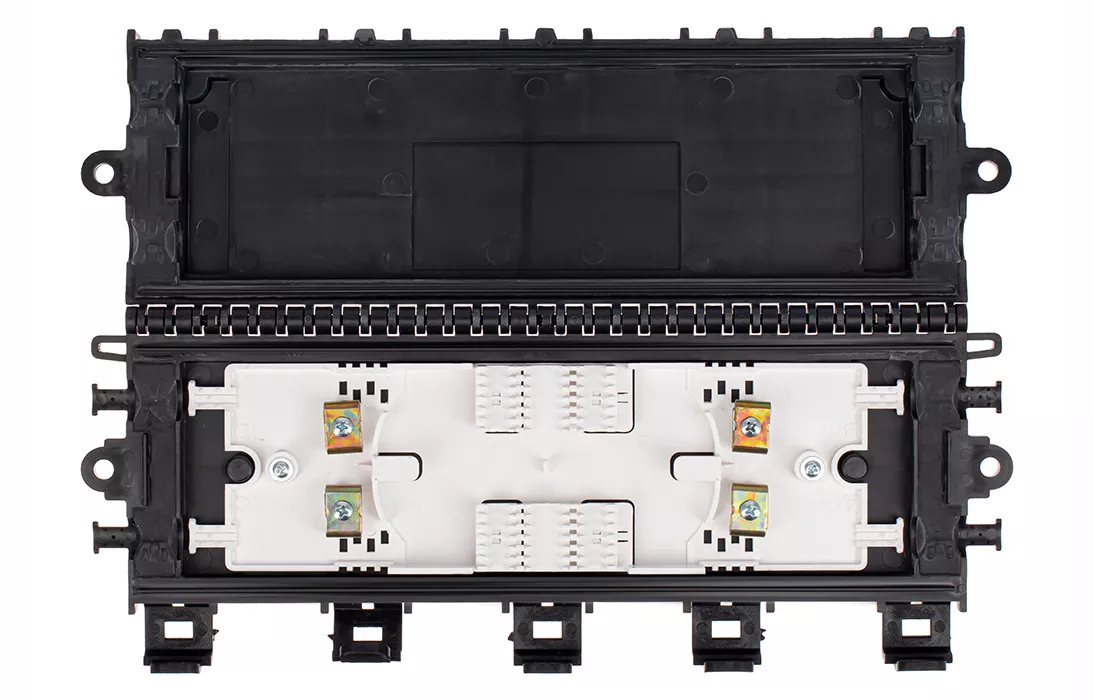

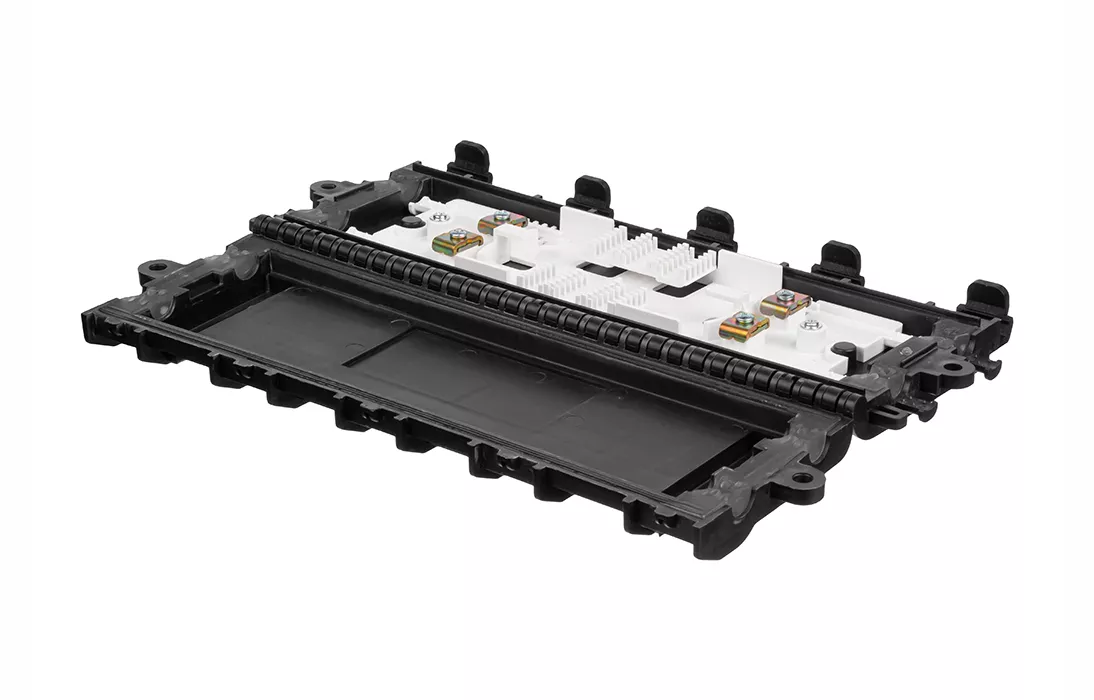

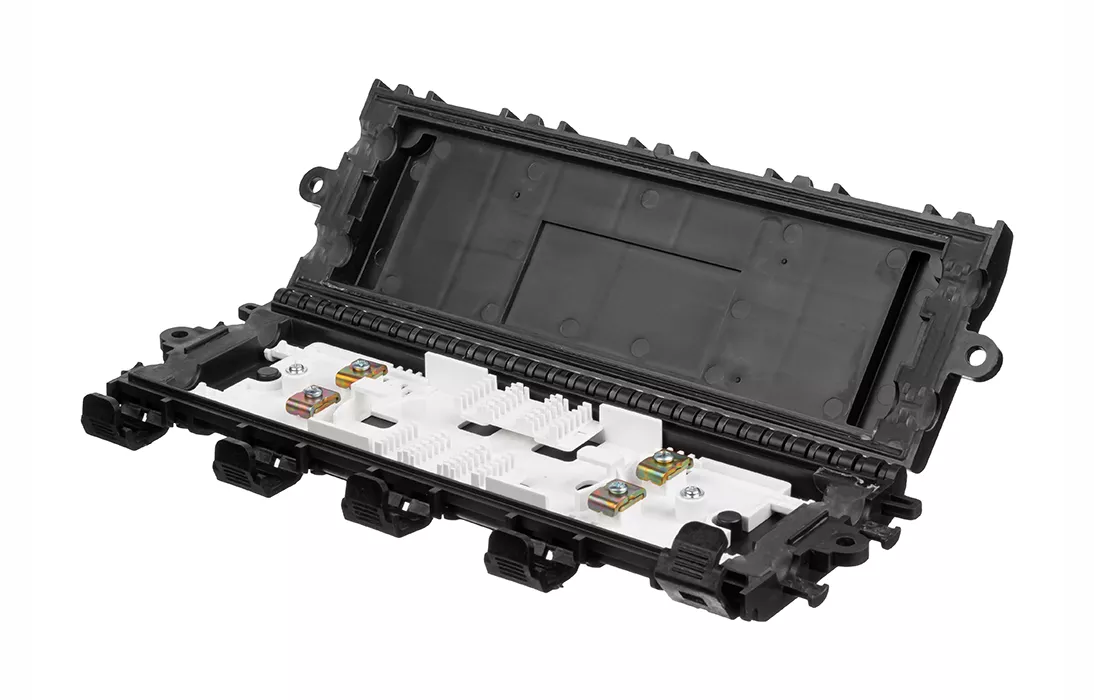

Внутри корпуса установлена монтажная панель (вставка-кассета), на которой расположены крепления для фиксации центральных силовых элементов, два «навесных» ложемента Л12-4525, под которыми предусмотрено пространство для укладки оптических волокон.

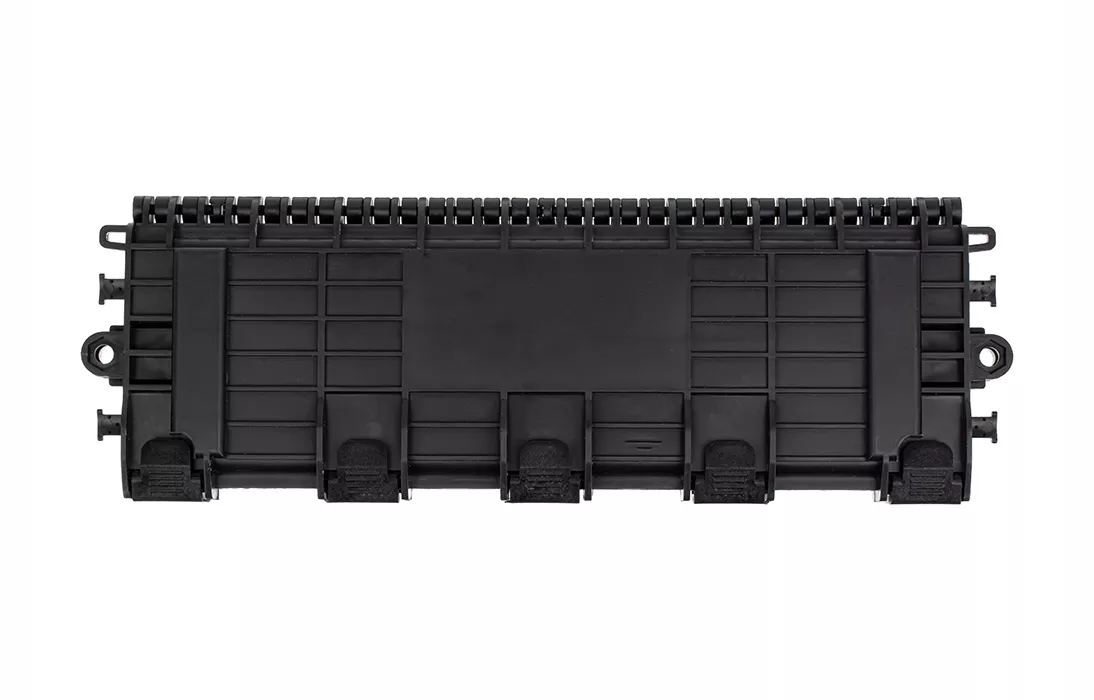

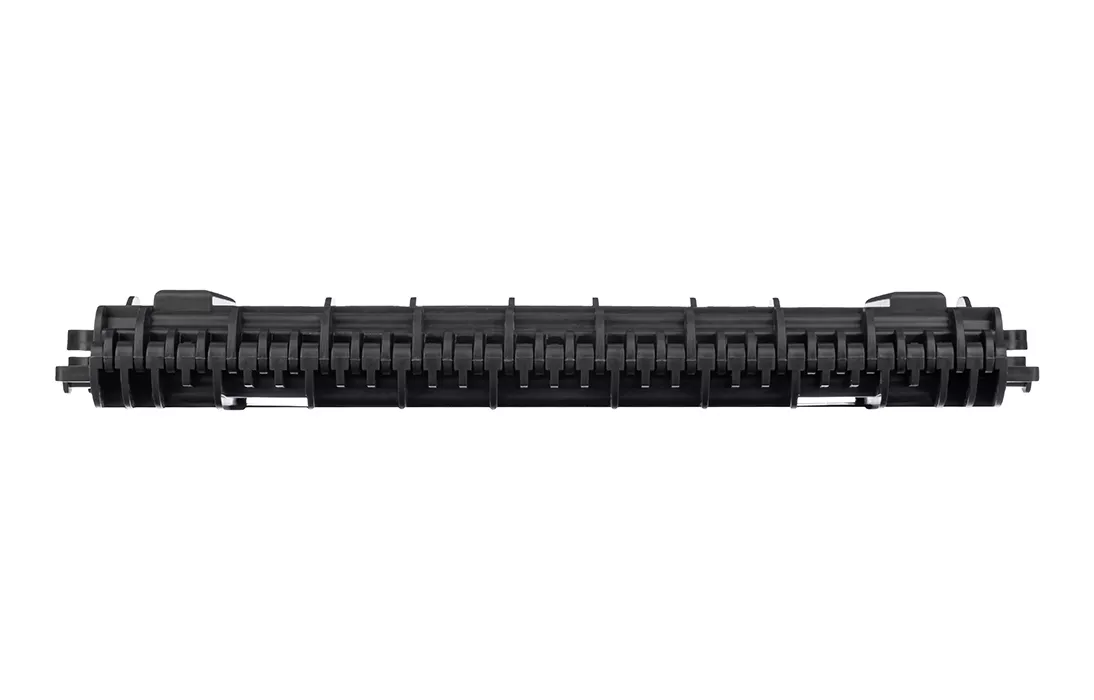

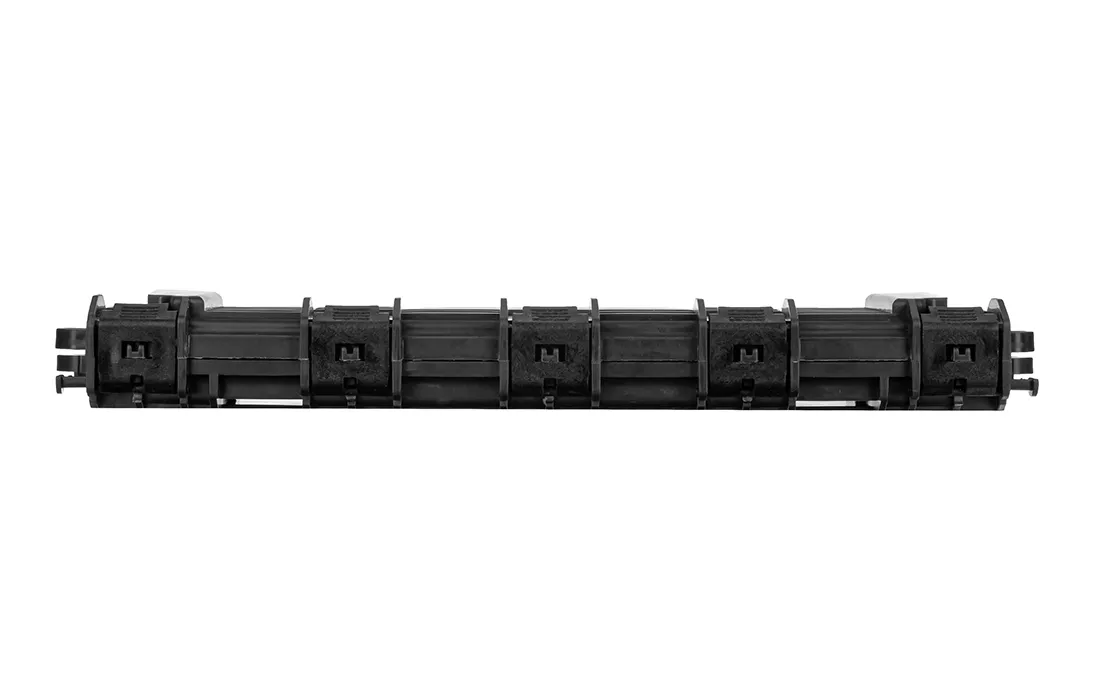

Фиксация и герметизация крышки и корпуса  - при помощи сплошной мощной петли с одной стороны и пяти пластиковых защелок с противоположной стороны, а места ввода кабелей  и их уплотнений дополнительно соединяются  двумя болтами.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гелевый уплотнитель, с помощью которого осуществляются как герметизация корпуса, так и герметизация введенных кабелей.

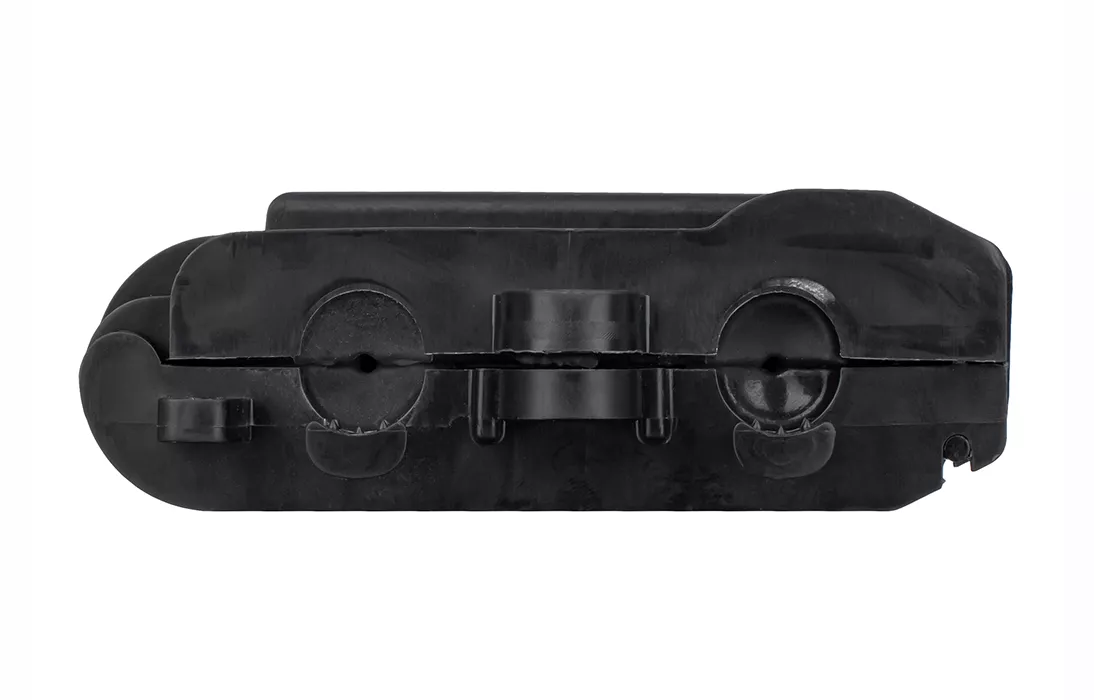

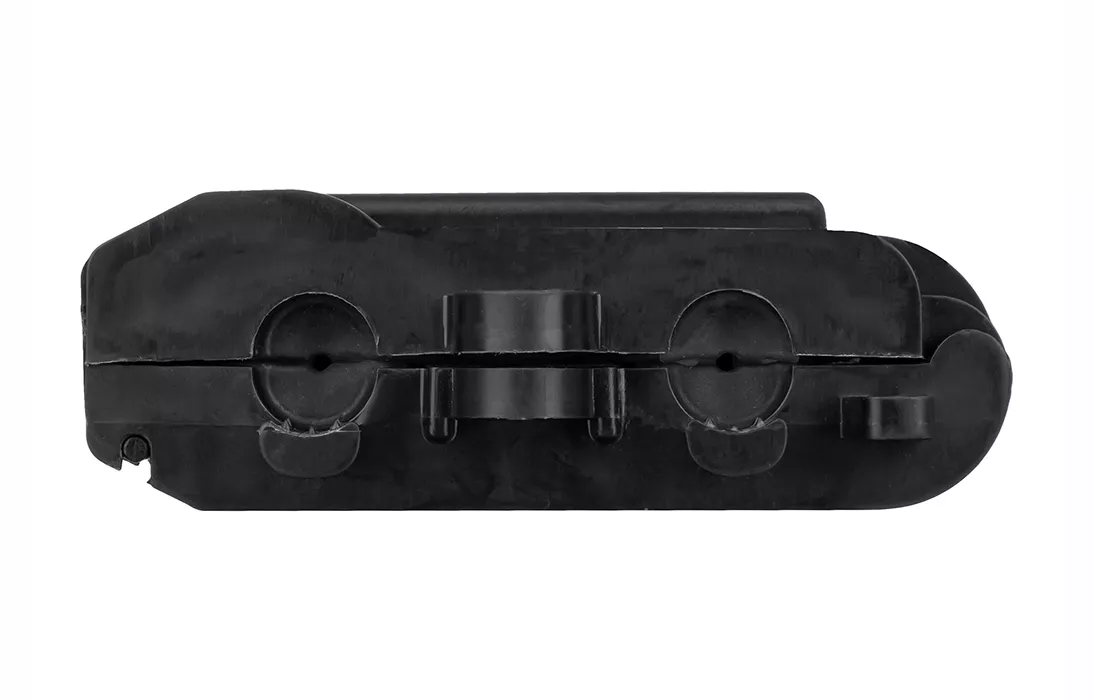

Фиксация вводимых кабелей - пластиковыми стяжками или червячными металлическими хомутами, которые устанавливаются  на литые Т - образные выступы с наружной стороны корпуса муфты и на вставке-кассете внутри корпуса.

Конструкция муфты обеспечивает:

• механическую герметизацию кабелей и корпуса;


• легкий доступ во время монтажа к сварным соединениям;


• ввод и крепление до четырех ОК с диаметром наружной оболочки до 13мм;


• размещение до 24 сростков оптических волокон при помощи ССД КДЗС 4525;


• крепление корпуса к опоре металлической монтажной лентой.
